Software BIM Progettazione Impianti

Gli strumenti MEP di ARCHLine.XP consentono ai progettisti di modellare e visualizzare in modo semplice e guidato sistemi meccanici, elettrici e idraulici in 3D, insieme al modello architettonico. E' possibile importare le componenti di impianto, i dispositivi e gli accessori MEP in formato IFC, e collegare tali elementi utilizzando nuove entità parametriche come condotti, tubazioni, ecc.

Gli strumenti MEP si integrano al normale ambiente di lavoro e permettono quindi di mantenere il pieno controllo su quando e come rappresentare gli elementi MEP al fine di ottenere layout puliti e professionali.

Novità 2022
Requisiti minimi
Guardalo in azione
Confronta Versioni
Scarica la versione trial
info e prezzi

Cerchi un software per modellare architettura e impianti integrati?

ARCHLine.XP include tutti gli strumenti indispensabili per la progettazione MEP, come Tubi, Condotti, Raccordi, ecc...

Ogni strumento è pensato in modo specifico e funge non solo da “restitutore” di una forma, ma è un vero e proprio assistente alla sua ideazione e studio.

Come per i Muri in architettura, le tecniche di disegno seguono i principi semplici di ARCHLine.XP: disegnare un tubo è come disegnare una linea, ma con qualche vincolo specifico della disciplina, che aiuta a non commettere errori e a sviluppare il progetto in modo preciso.

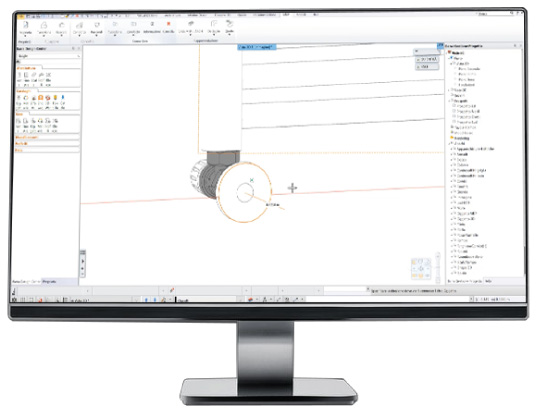

I connettori sono fondamentali in un progetto MEP, infatti se dovessimo scomporlo nelle sue entità fondamentali, per poter disegnare agevolmente l’impianto in uno strumento BIM parametrico, troviamo gli oggetti, quindi le unità i terminali, le tubazioni o condotte, e le connessioni.

Tutte queste componenti insieme formano il “sistema”. In ARCHLine.XP ogni oggetto può possedere uno o più connettori intelligenti che automatizzano le procedure di disegno.

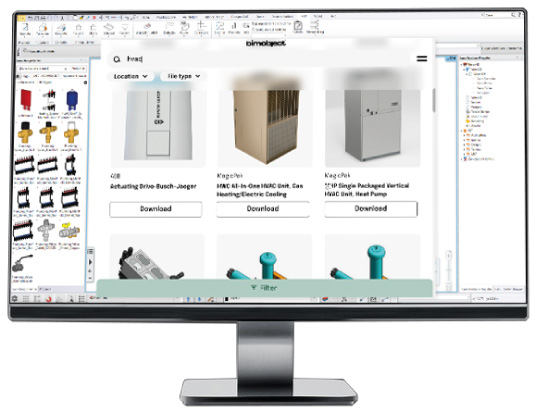

Nell’ambito del MEP BIM, il portale BIM Object con cui ARCHLine.XP è integrato, e più in generale la compatibilità con i formati file IFC o RFA, è fondamentale, poichè molte aziende produttrici stanno in questi anni “digitalizzando” i propri cataloghi in questa direzione.

Cosa c'è di meglio che avere la capacità di costruire sistemi MEP senza doverlo fare "a mano"?

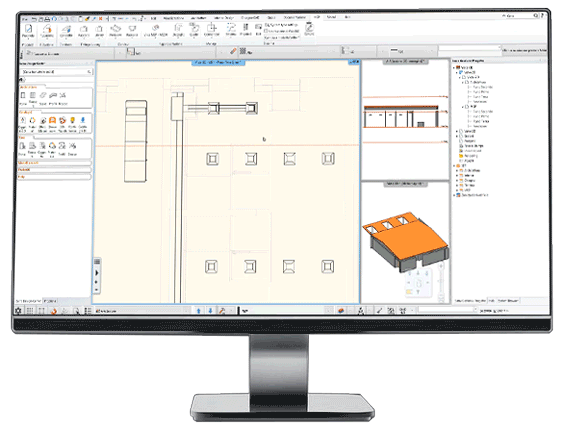

ARCHLine.XP propone la soluzione "instradamento automatico": ci pensa il software a collegare le componenti MEP tra loro da solo, in modo da non doversi preoccupare di collisioni o connessioni mancanti!

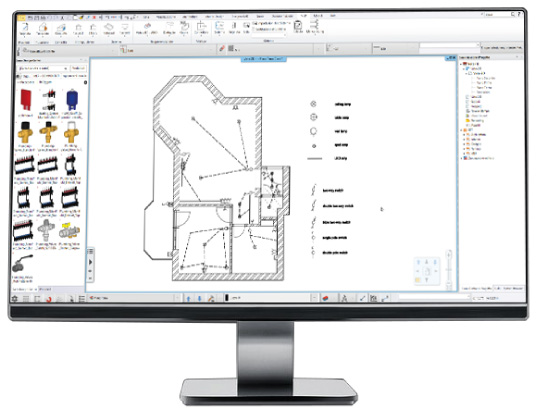

Crea schemi di impianto organizzando e ordinando insieme interruttori e lampade. Un'opzione dedicata permette anche di uniformare l'aspetto 2D delle apparecchiature elettriche come interruttori e lampade, per preparare l'elaborato di stampa.

Il metodo di lavoro è il seguente:

  • Definisci il tipo di lampade: soffitto, parete, scrivania, sospensione, faretto, ecc.
  • Le lampade vengono "trasformate" in una rappresentazione simbolica 2D
  • Gli interruttori e le lampade vengono collegati tra loro
  • Viene verificata la connessione tra gli elementi: ci sono elementi non collegati? Ci sono interruttori che hanno poli liberi?
  • All'occorrenza il software può calcolare i fabbisogni di illuminazione degli ambienti.

Questo è solo l'inizio. Scopri tutti gli ambiti di applicazione.

Perché scegliere ARCHLine.XP ? Ecco 4 buone ragioni!

Non rimpiangere il vecchio CAD
Lavora con strumenti 2D avanzati in modo integrato alle entità 3D parametriche in un unico ambiente in tecnologia BIM.

Semplice ma non “semplicistico”
Non ricondurre la progettazione ad un assemblaggio di entità predefinite, ma sfrutta le infinite possibilità di personalizzazione di forma.

Librerie? No-problem
Accedi direttamente a migliaia di oggetti 3D dai più noti portali web come Warehouse, BIM Objects, Cadenas, e molto altro

Collaborazione e compatibilità
Scambia file con chiunque nei formati 2D più diffusi come .dwg o .dxf, formati 3D come .skp o .obj, formati BIM come .ifc o .rvt, .rfa.
